12V 8A开关电源全面解析 选型、应用与设计指南

引言

在电子设备和工业控制领域，稳定可靠的直流电源是系统正常工作的基石。12V 8A开关电源作为一种常见的规格，输出功率达96W，广泛应用于LED照明、安防监控、工业自动化、通信设备及各类消费电子中。本文将深入探讨12V 8A开关电源的关键特性、选型要点、典型应用及设计注意事项，帮助您更好地理解和使用这一电源模块。

一、12V 8A开关电源的基本特性

1.1 电气参数

• 输入电压：通常为AC 85-264V（宽电压范围），适应全球电网。
• 输出电压：12V DC，稳压精度一般为±1%~±5%。
• 输出电流：最大8A，持续输出功率96W，峰值功率可能更高（视设计而定）。
• 效率：典型效率在85%~92%之间，高效型号可达94%以上。
• 纹波与噪声：通常<120mVp-p，低纹波型号可<50mVp-p。

1.2 保护功能

• 过流保护（OCP）：输出电流超过限定值时自动关断或限流。
• 过压保护（OVP）：输出电压异常升高时切断输出。
• 短路保护（SCP）：输出短路时自动保护，故障消除后自恢复。
• 过温保护（OTP）：内部温度过高时降额或关断。

1.3 结构形式

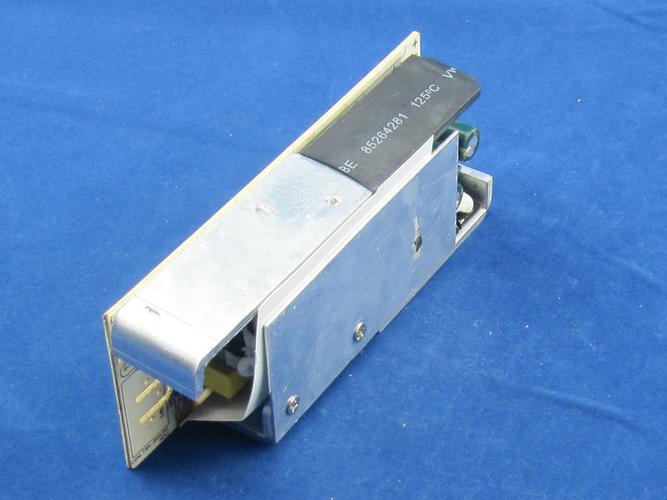

• 裸板型：成本低，需自行加外壳，适合集成到设备内部。

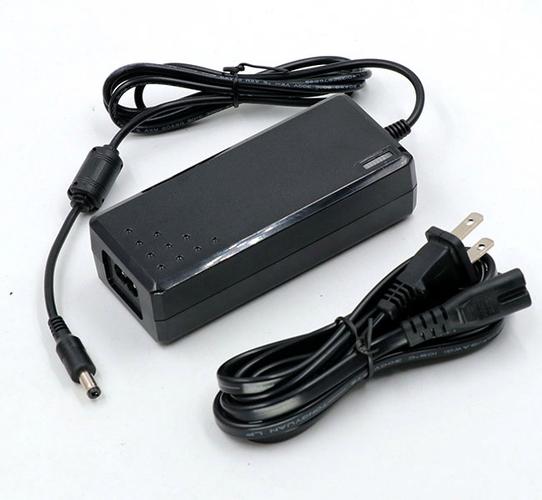

• 封装型：带金属或塑料外壳，散热好，安全隔离，可直接安装。
• 导轨安装型：适合工业控制柜内安装，符合DIN导轨标准。
• 防水型：灌封处理，防护等级IP67，用于户外或潮湿环境。

二、如何选择12V 8A开关电源

2.1 明确负载需求

• 持续电流：确保负载最大电流不超过8A，建议留20%余量，即负载≤6.4A。
• 峰值电流：若负载有启动浪涌（如电机、电容充电），需选择峰值电流能力更强的电源或增加软启动电路。
• 电压精度：对电压敏感的负载（如传感器、精密IC）应选择高精度、低纹波型号。

2.2 输入条件

• 电网电压：确认是否需要宽压输入（如AC 100-240V）或单电压输入（如AC 220V）。
• 输入频率：通常50/60Hz，部分支持DC输入。
• 功率因数：大功率电源需满足PF>0.9（带PFC电路），以符合能效法规。

2.3 工作环境

• 温度：高温环境需降额使用。例如，额定功率96W在50℃以上可能降额至80%或更低。
• 湿度：潮湿环境选择防水或防潮处理型号。
• 散热：确保良好通风，必要时加装散热片或风扇。

2.4 安全与认证

• 安规认证：UL、CE、CCC、FCC等，确保产品符合目标市场要求。
• 隔离耐压：输入-输出间耐压通常为3000VAC，保证安全。
• EMC性能：满足EN55032、EN55035等标准，减少电磁干扰。

2.5 品牌与成本

• 知名品牌（如Mean Well、TDK-Lambda、Cosel）提供高可靠性，但价格较高。
• 国产品牌性价比高，但需仔细评估品质和售后。

三、典型应用场景

1. LED照明：12V 8A电源可驱动多組12V LED灯带，总功率接近96W。注意保持通风散热。
2. 安防监控：为多个摄像头、DVR供电，需考虑线路压降和防雷保护。
3. 工业控制：为PLC、继电器、传感器供电，要求高可靠性和抗干扰能力。
4. 通信设备：为路由器、交换机、光端机供电，需低纹波和连续工作能力。
5. DIY与创客：3D打印机、CNC机床、机器人等，需注意启动电流和电压稳定性。

四、设计注意事项与常见问题

4.1 散热设计

• 开关电源的效率损失以热量形式散发，需确保外壳温度不超过安全值（通常<70℃）。
• 自然冷却时，电源周围留至少50mm空间；强迫风冷可提高输出能力。

4.2 输出线缆选择

• 8A电流需足够线径：推荐AWG16（1.31mm²）或更粗，长度尽量短，以减少压降。
• 若线缆较长，建议采用远端反馈或加粗线径。

4.3 并联与冗余

• 一般不建议直接并联多个电源，除非支持均流功能。
• 冗余配置可提高系统可靠性，需使用ORing二极管或冗余模块。

4.4 常见故障

• 无输出：检查输入保险丝、开关管、PWM控制器。
• 输出电压低：可能过载、反馈电路故障或输出电容老化。
• 纹波大：输出电容失效或ESR增大，需更换低ESR电容。
• 异响：变压器或电感松动，或PWM频率异常。

五、未来发展趋势

随着GaN（氮化镓）和SiC（碳化硅）器件的普及，12V 8A开关电源将朝着更高效率（>95%）、更小体积、更高功率密度方向发展。数字化控制（如PMBus）可实现远程监控和智能管理，满足工业4.0需求。

##

12V 8A开关电源作为中等功率电源的典型代表，其选型和应用需综合考虑电气参数、环境条件、安全认证及成本。正确选型与合理设计可极大提升系统稳定性和寿命。希望本文能为您在项目中选择和使用12V 8A开关电源提供有价值的参考。
