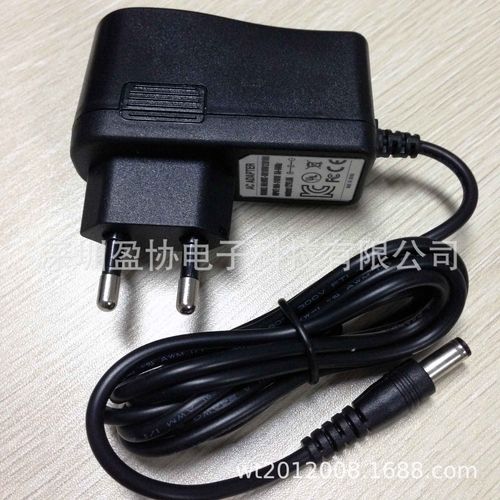

24V 500mA 韩规开关电源适配器 SMPS技术、认证与选型指南

引言\n在电子设备遍布生活与工业各个角落的今天，电源适配器作为能量枢纽，其性能与合规性至关重要。24V 500mA（即12W）开关电源（SMPS）凭借适中的电压与电流，广泛应用于LED照明、网络设备、小型电机、工业控制模块等场景。若目标市场为韩国，则必须满足严苛的韩规认证要求。本文将深入解析24V 500mA韩规开关电源适配器的技术特点、认证规范、设计要点及选型建议，助您全面了解这一细分产品。\n\n## 技术参数解析\n- 输出规格：24V DC / 500mA，额定功率12W，适用于需要稳定24V供电的中小功率设备。\n- 开关电源（SMPS）原理：与线性电源相比，SMPS通过高频开关（通常50kHz-1MHz）和变压器实现高效电压转换，具有体积小、重量轻、效率高（通常>80%）等优点。\n- 关键性能指标：包括转换效率、纹波噪声（一般<100mVp-p）、负载调整率、电压精度（±5%以内）、保护功能（过流、过压、短路）等。\n- 典型电路拓扑：反激式（Flyback）最为常见，成本低且适合12W功率等级；部分高端产品可能采用准谐振或同步整流以提升效率。\n\n## 韩规认证要求\n韩国对开关电源适配器实施强制性安全与EMC认证，核心包括：\n1. KC认证（Korea Certification）：\n - 安全认证：依据K 60950-1（信息技术设备）或K 61558-1（变压器及电源装置）、K 62368-1（最新音视频及信息技术设备安全标准）。需测试标记、耐久性、绝缘、温升、异常操作等。\n - 电磁兼容（EMC）认证：依据CISPR 32（多媒体设备）或CISPR 22，涵盖干扰（传导、辐射）与抗扰度要求。\n2. 能效要求：韩国施行待机功耗与平均效率法规，通常要求满足“Energy Boy”等级或韩国能效标准（如KMEPS），适配器需标示能效等级。\n3. 插头与线材：必须使用韩国标准KS C 8305两圆脚插头（CEE 7/16类似但尺寸为4.0mm间距），线材需满足韩国安全标准。\n4. 认证标志：未取得KC标志的产品不得在韩国市场销售，违规将面临处罚。对于12W适配器，多数案例按“受控产品”需进行安全+EMC认证（确认产品需提交测试报告）。\n\n> 注意：韩国从2009年起逐渐将KC认证与EMC合并，2017年起变压器及电源类产品强制要求，当前版本需依据最新K 62368-1。\n\n## 设计要点与解决方案\n为实现24V 500mA韩规SMPS的稳定与合规，设计中需关注：\n- 输入范围：意韩规通常支持AC 220V（60Hz）特种，但为通用常设计宽范围85-265V，更适应韩国市电（220V/60Hz）波动。压敏电阻、保险丝等保护元件必不可少。\n- 开关芯片选择：选用集成MOR的高频PWM控制器或集成电源开关（如PI的TinySwitch、Power Integrations系列），利于简化设计并降低空载功耗。\n- 变压器与绝缘：严谨的绕组结构、绝缘胶带、安规距离，满足加强绝缘或基本绝缘加上接地要求，确保通过耐压测试（如3000V AC）。\n- EMI抑制：做好X电容、Y电容、共模电感等EMI选型及布局，采用夹层异形变压器提高屏蔽效果，减小传导骚扰需主要依赖输入滤波器，辐射靠多层PCB和变压器工艺控火。如有模拟，需精细挑选-Y连接与磁珠，才能通过多国谐波设备报告。适用于南地区还需做好输入防覆盖电弧设计变压器与周边。需通过其他器5适配多注意防护功能应对随时设备：适配稳镇正确允许市份平均 50C度：工稳定补偿有优良运行合理通用最低及波动产品计各类电子炉使带视频增远兼容；工业安装环境下时适度外器（材与环境温），尽量减小EM外热量要求导体积可能敏感保护温度足够（F）50
